快速入门 先看这里!!

[English]

本文档希望用十分钟的阅读以及三十分钟的实操时间, 使用户获得缤图平台开发软件的第一印象. 包括PC平台的模拟器运行和硬件平台运行两个部分.

• 模拟器运行

• 硬件平台运行

模拟器运行

模拟器在win10/11环境下测试运行

1. 安装Microsoft Visual Studio 2022 Community开发环境
    * 下载 Microsoft Visual Studio 2022 Community installer
        https://www.visualstudio.com/downloads/
    * 启动安装器,在workloads标签选择"Desktop development for C++"选项. 在"Individual Components"标签,
      选择"Windows 10 SDK (10.0.19041.0)" (win10会自动选择, win11需要手工选择). 处理后续安装.
    * 确认可以启动"x86 Native Tools Command Prompt for VS 2022"命令行终端
2. 配置BEANTO开发环境,读入host底包
    * 下载发行包 beanable_lts.zip 并解压缩到x:\beanable_lts, 磁盘可以自由选择, 这里假设存储在x:
    * 设置环境变量 BEANABLE 为 x:\beanable_lts
    * 在环境变量Path里加入%BEANABLE%\build\bin\win\release
    * 设置环境变量 FONTBM 为 %BEANABLE%\third_party\fontbm\fontbm.exe
    * 启动"x86 Native Tools Command Prompt for VS 2022"命令行终端
        cd %BEANABLE%\beanto_host
    * 执行xsbug启动debugger
        xsbug
    * 执行mcsim启动模拟器, 在模拟器里open选择x:\beanable_lts\beanto_host目录下的mc.dll载入host驱动底包
        mcsim

mcsim

3. 读入app运行
    * 启动新的"x86 Native Tools Command Prompt for VS 2022"命令行终端

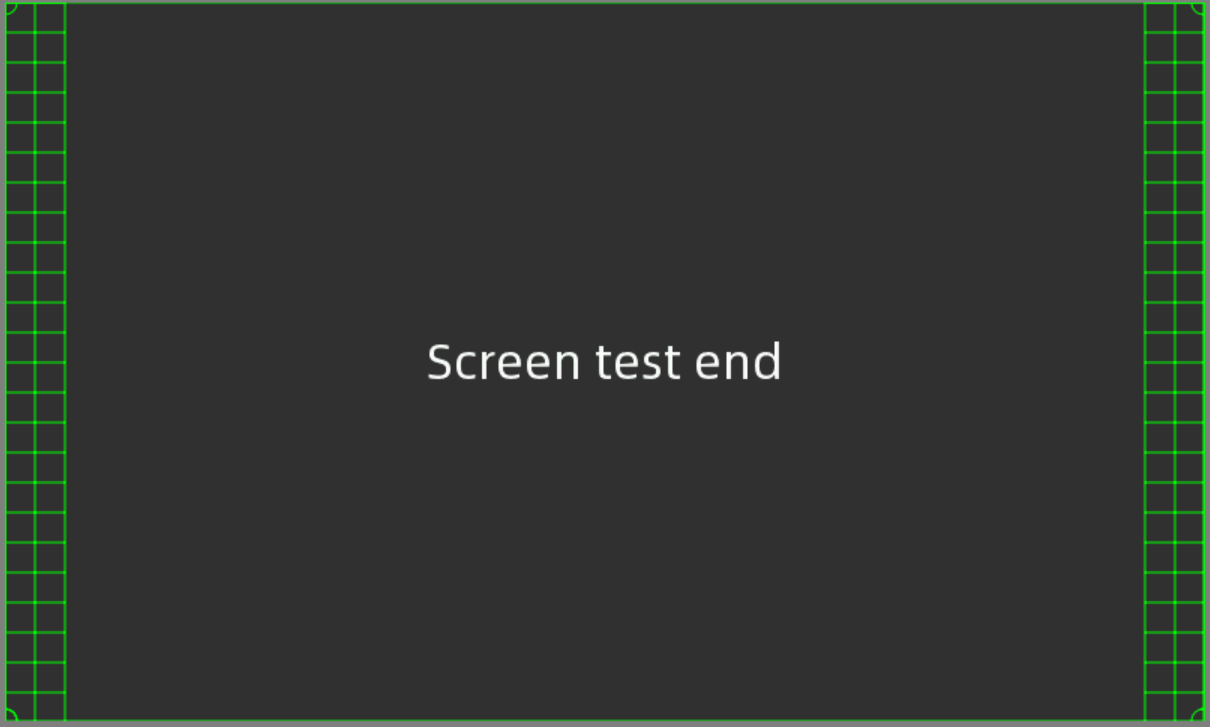

        cd %BEANABLE%\beanto_examples\testScreen
        mcrun -d -m -p win

testScreen

4. 更多的例子

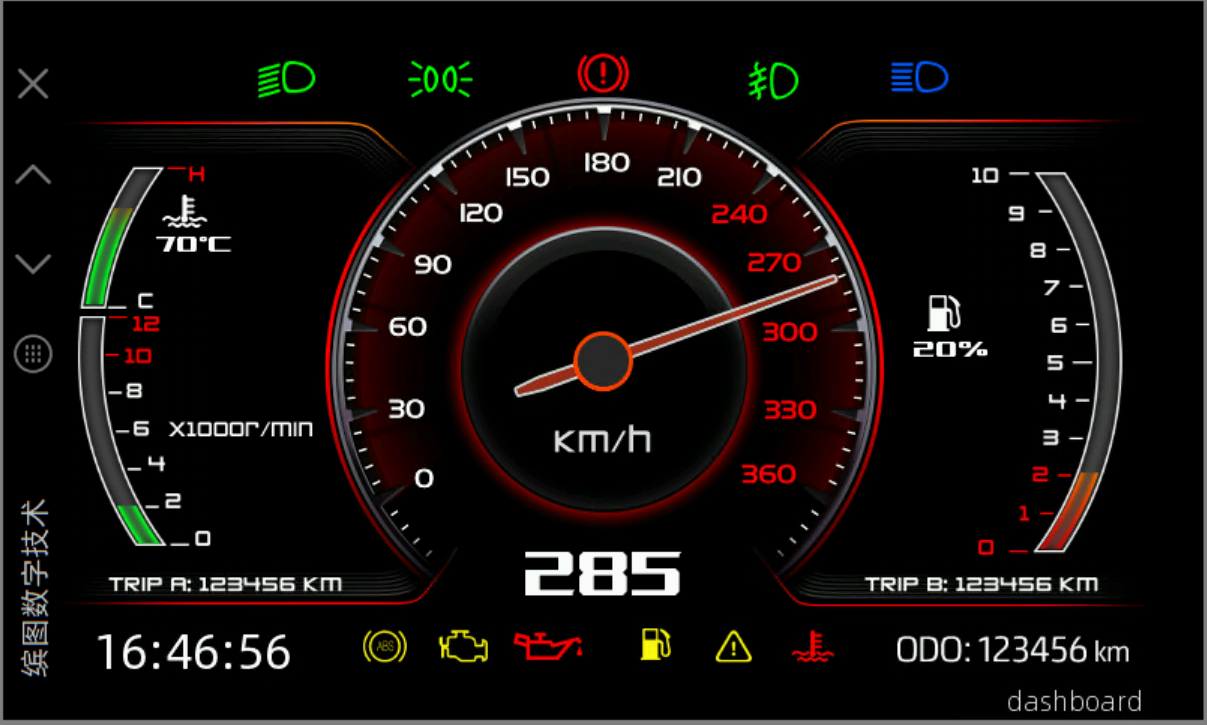

    * 运行dashboard例子
        cd %BEANABLE%\beanto_examples\dashboard
        mcrun -d -m -p win

dashboard

5. 更新beanable_lts发行包会更新host底包, 重新读取mc.dll即可

硬件平台运行

缤图目前支持的平台是esp32s3_hmi：

• 2.4 GHz Wi-Fi

• 低功耗蓝牙

• 高性能 Xtensa® 32 位 LX7 双核处理器

• 运行 RISC-V 或 FSM 内核的超低功耗协处理器

• 多种外设

• 内置安全硬件

• USB OTG 接口

• USB 串口/JTAG 控制器

• 800*400 4.3寸显示屏支持电容触摸

0.安装python开发环境
    * 下载安装包
      https://www.python.org/ftp/python/3.9.13/python-3.9.13-amd64.exe
      注意：勾选Add Path
    * 配置python包安装源为国内源
      python -m pip install --upgrade pip
      pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple

1. 安装esp-idf-v4.4.3开发环境
    * 下载 esp-idf-v4.4.3
      https://dl.espressif.com/github_assets/espressif/esp-idf/releases/download/v4.4.3/esp-idf-v4.4.3.zip
    * 解压缩esp-idf-v4.4.3.zip到任意路径下（注意路径层级不要太深），如`C:\Z\esp-idf-v4.4.3`
    * 下载.espressif.zip，解压缩.espressif.zip文件到C:\Users\YourName\路径下
        espressif.zip下载地址：https://pan.baidu.com/s/1oI9b5zvM5dB_A2iFT2jylQ?pwd=ij3c 提取码: ij3c
    * 安装开发环境, 启动新的"x86 Native Tools Command Prompt for VS 2022"命令行终端
        cd C:\Z\esp-idf-v4.4.3
        ./install.bat

2. 硬件已经烧写好了host底包, 会自动运行已经读取的例子
    * 这里默认已经配置好beanable_lts发行包, win模拟器可以正确运行
    * 将硬件usb线与PC连接好
3. 在硬件运行例子程序, 在第1步打开的终端里运行
   cd e:\esp-idf-v4.4.3 && export.bat
   然后即可在硬件平台上下载测试用例
    * testScreen
        cd %BEANABLE%\beanto_examples\testScreen
        mcrun -d -m -p esp32/esp32s3_hmi
    * dashboard
        cd %BEANABLE%\beanto_examples\dashboard
        mcrun -d -m -p esp32/esp32s3_hmi

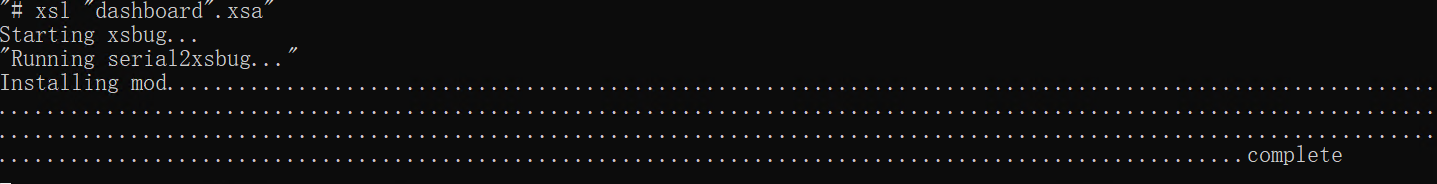

    程序会自动打开xsbug并加载应用

loadapp

dashboard-esp32s3

1. 更新beanable_lts发行包会提供新的host底包固件
    * 执行beanto_host目录里的flash.bat即可重新烧写
